Mac系统下R语言下利用pheatmap绘制热图的教程

heatmap在很多领域都有应用，当然绘制heatmap也有很多种方法，MATLAB，PS，Excel以及各种脚本语言，比如Python，JavaScript，R语言。

今天我就要说一说Mac开发环境下利用R语言的pheatmap，读取excel的数据，或者生成数据绘制heatmap。

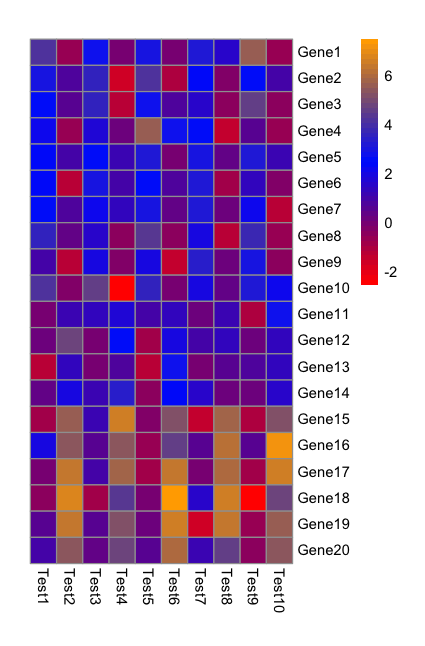

首先来看看热图长什么样。

准备工作

下载R语言的安装包

点击进入R语言下载界面

第一步 配置工作目录

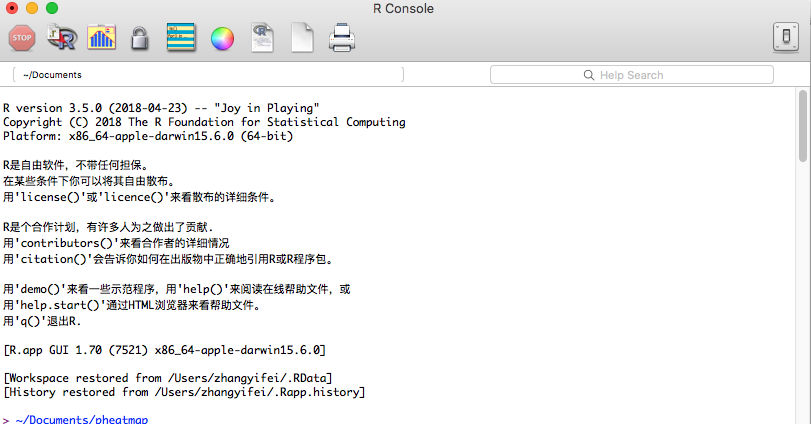

使用getwd函数来显示当前工作目录，使用setwd函数改变当前目录:

1
2
3
4
5
> getwd()
[1] "/Users/zhangyifei"
> setwd("~/Documents")
> getwd()
[1] "/Users/zhangyifei/Documents"

成功把工作目录设置为 ~/Documents 文件夹下

第二步 加载需要的package “pheatmap”

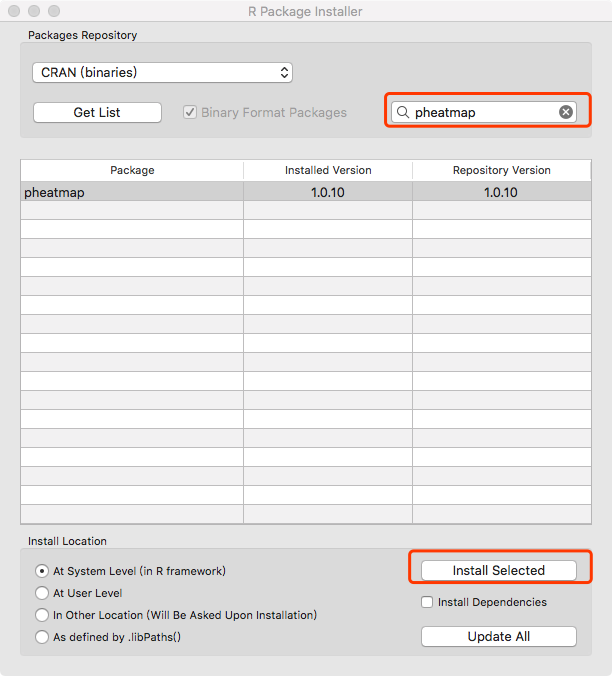

  • Mac下，按 command + Alt + i 进入package安装界面，或者 点击menuBar packages&Data -> Package Installer 进入

  • 安装成功提示

    1
    2
    下载的二进制程序包在
    	/var/folders/1j/r1v7hrln35b3c5srf63wbjl80000gn/T//Rtmpn6zgWr/downloaded_packages里

  • 尝试引入pheatmap，然后继续安装其他所需的package

    1
    2
    3
    4
    5
    6
    7
    > library(pheatmap)
    错误: package or namespace load failed for ‘pheatmap’ in loadNamespace(i, c(lib.loc, .libPaths()), versionCheck = vI[[i]]):
     不存在叫‘gtable’这个名字的程辑包
    试开URL’https://mirrors.eliteu.cn/CRAN/bin/macosx/el-capitan/contrib/3.5/gtable_0.2.0.tgz'
    Content type 'application/x-gzip' length 85683 bytes (83 KB)
    ==================================================
    downloaded 83 KB

  • 提示 缺少 gtable 这个安装包，继续在package Installer 搜索并安装

  • 继续使用 > library(pheatmap) ，直到没有错误，完成pheatmap的安装。

初次使用pheatmap pheatmap文档-百度文库

  • 首先运行一下代码，造出一些虚拟数据

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    24
    25
    26
    27
    28
    29
    30
    #创建数据集test测试矩阵
    test = matrix(rnorm(200), 20, 10)
    test[1:10, seq(1, 10, 2)] = test[1:10, seq(1, 10, 2)] + 3
    test[11:20, seq(2, 10, 2)] = test[11:20, seq(2, 10, 2)] + 2
    test[15:20, seq(2, 10, 2)] = test[15:20, seq(2, 10, 2)] + 4
    colnames(test) = paste("Test", 1:10, sep = "")
    rownames(test) = paste("Gene", 1:20, sep = "")
    # print查看虚拟数据的表格
    > print(test)
                 Test1      Test2       Test3       Test4       Test5       Test6       Test7      Test8      Test9     Test10
    Gene1   4.16565797 -0.5332217  2.75177432  0.09050091  2.92299796 -0.03065525  3.25369007  1.6498609  5.5140122 -0.6128477
    Gene2   2.92359811  0.8752739  3.66345374 -1.50312709  4.18093373 -0.98068132  2.45325663 -0.2559521  2.6452355  0.9482075
    Gene3   2.57691541  0.5655297  3.67327715 -1.16676176  2.86796233  0.84392770  1.58980797 -0.4452452  4.5591699 -0.3777792
    Gene4   2.20998817 -0.6476140  1.82619478  0.20842503  5.61892487  2.72355157  2.62418152 -1.4968677  0.6739014 -0.5288066
    Gene5   2.38652479  0.9312714  2.54595175  1.14883361  3.20331623 -0.09334568  3.07390285  0.3063662  3.1054117  1.2705683
    Gene6   2.39478774 -1.1261661  3.03025086  1.01563976  2.52318186  0.84812055  3.27005713 -0.8367966  1.4205975 -0.1367932
    Gene7   2.62131968  0.6992899  2.25204510  1.34989987  2.97693639  0.30943294  3.27633509  0.1267961  2.2810863 -1.2900047
    Gene8   3.58112235  0.4807381  1.62681774 -0.33562825  4.40921772 -0.48509264  2.03981473 -1.2606898  3.6922420 -0.6446854
    Gene9   0.99267891 -1.2629488  2.06609587 -0.21681098  1.96182398 -1.41969859  3.31023690  0.2180971  2.9437715 -0.3806902
    Gene10  4.12715661 -0.2136322  4.62205045 -2.32553157  3.64262245  0.02360678  2.00265816  0.4206732  3.1467020  2.1769087
    Gene11 -0.09215522  1.1265504  1.38731747  1.85485547  0.99736984  1.34063368  0.28087822  1.0977324 -1.0247692  2.8091086
    Gene12  0.18625357  4.7773888 -0.08486060  2.58186479 -0.78182003  1.90266287  1.00209123  1.4110036  0.1093483  1.3953864
    Gene13 -1.16239850  1.3965048  0.09446052  0.87578260 -1.26780043  2.82916652 -0.05420670  0.5785381  0.7610233  1.2991690
    Gene14  0.43790594  2.0389307  1.25732857  3.32854010 -0.33689596  2.32263273  1.68448694  0.1837919  0.1148969  1.5774761
    Gene15 -0.78805795  5.6452089  1.16313071  6.54379640 -0.22959185  5.15790036 -1.34789990  5.8514132 -0.9923669  5.2847863
    Gene16  2.08792577  5.4574904  0.56437760  5.37730138 -0.68379768  4.66291839  0.52126695  6.1721846  0.5563628  7.0962682
    Gene17  0.05124655  6.3967121  1.01852622  5.82298443 -0.81731000  6.35169540  0.01920213  6.0312737 -0.7635853  6.6401004
    Gene18 -0.31987851  6.7682519 -0.80230549  4.38410875  0.03526136  7.48838461  1.57151778  6.5473611 -2.5019644  4.7268250
    Gene19  0.68443755  6.3221438  0.55006319  5.22758579  0.11115899  6.58952720 -1.62195280  6.4833998 -0.5872461  5.5101095
    Gene20  0.96231309  5.4082046  0.39004366  4.86237392  0.65172133  5.90754631  1.10989981  4.5998277 -0.3509650  5.4079388

  • 执行>pheatmap(test),绘制以test为数据的热图

    1
    > pheatmap(test)

  • 以上就能生成文章开始的标准热图了

读取excel的数据，并绘制热图

  • 安装 readxl

  • 读取工作目录下data.xlsx文件 命名为 data

    1
    > data <- read_excel("data.xlsx")

  • 调用pheatmap，绘制标准热图

    1
    > pheatmap(data)

  • 如果出现一下错误是因为图表绘制的有问题

    1
    2
    3
    4
    5
    Error in hclust(d, method = method) :
      外接函数调用时不能有NA/NaN/Inf(arg11)
    此外: Warning messages:
    1: In dist(mat, method = distance) : 强制改变过程中产生了NA
    2: In dist(mat, method = distance) : 强制改变过程中产生了NA

pheatmap的参数以及功能

参数名 值 作用
cellwidth 16 方格宽度
cellheight 16 方格高度
fontsize 9 文字大小
color 方格的颜色
cluster_rows TRUE/FALSE 是否显示行的关系树
cluster_cols TRUE/FALSE 是否显示列的关系树
legend TRUE/FALSE 是否显示图例

示例代码

1
> pheatmap(test, cellwidth=16, cellheight=16, fontsize= 9 ,  color= colorRampPalette(c("red","blue","orange"))(50), cluster_rows=FALSE,cluster_cols=FALSE)

生成以下热图
